R7X Manuell

7-tommers motorsykkeskjerm

Flere veiledninger

Rask Oppstart

R7X er en 7-tommers smartskjerm med hurtigfeste, designet for de fleste motorsykler. Monter bare RiderNav hurtigfeste på sykkelen din og koble til strømkabelen. Når den er installert, er R7X klar til bruk – den fungerer via Apple CarPlay eller Android Auto for å speile mobilen din, slik at du enkelt får tilgang til navigasjon, musikk og andre støttede apper på skjermen.

Porter & Spor

MicroSD-kortspor

MicroSD-kortplassen er plassert på siden av enheten. Bruk den medfølgende skrutrekkeren for å løsne skruen, sett inn et microSD-kort (kortet er ikke inkludert), og gå deretter til R7X Innstillinger > Lagring for å formatere kortet. For OTA-firmwareoppdateringer anbefaler vi et 8–32 GB kort.

Merk: MicroSD-kortet er kun nødvendig for OTA-oppdateringer og er ikke nødvendig for daglig bruk. Vennligst sørg for at skruen og vanntetningsgummien/stripsen er helt strammet etterpå.

USB Type-C-port

Det finnes en USB-C-port på baksiden av enheten. Du kan fjerne skruene og koble til enheten med en 5V 2A USB-C til USB-A-kabel (kabel ikke inkludert).

Etter å ha slått på, stram skruene og vanntette pakningen helt for å opprettholde vannmotstand—hvis forseglingen ikke er tett, kan vann trenge inn i skjermen, og vannskader dekkes ikke av garantien.

Innhold i esken

Alt du trenger for å komme i gang. RiderNav R7X leveres komplett med alle nødvendige komponenter for montering og bruk. Hurtigfestet gjør det enkelt å montere og ta av enheten, mens det medfølgende festebraketten sikrer trygg montering på motorsykkelen din. Diameteradaptere sørger for kompatibilitet med ulike styrestørrelser, og den medfølgende skrutrekkeren og monteringsutstyret gjør installasjonen enkel.

Installasjonsinstruksjoner

Trinn 1 — Monter braketten

① Velg et egnet monteringssted (klart utsyn, enkel tilgang, hindrer ikke instrumenter eller ratt).
② Den medfølgende braketten passer til rundstyre med diameter Φ22-32 mm. Velg riktig adapter for styrets diameter, og stram braketten godt.
③ Stram alle skruer godt for å forhindre bevegelse.

Trinn 2 - Koble til strøm

① Koble den røde ledningen til den positive polen, den svarte ledningen til den negative polen.
② Gul ledning til motorsykkelens ACC (avslått strøm).

Tips: Hvordan finne ACC (vekslet 12V): Sjekk motorsykkelens brukermanual/servicemanual for ACC/IGN/vekslet 12V.
Vanlige steder: sikringsboks, OEM-tilbehørkontaktor eller ledninger nær tenningsbryteren.
Bekreft med multimeter: tenning AV = ingen spenning; tenning PÅ = ca. 12V.
Hvis du er usikker, anbefales profesjonell installasjon.

Trinn 3 - Strømkontroll

① Etter at motorsykkelen er startet, sett R7X-en i holderen og sørg for at den slår seg på. (Skjermen må være justert med holderen for å kunne settes inn. Riktig orientering er når RiderNav-logoen er nederst til venstre på skjermen.)

② Skyv forsiktig eller dra i R7X for å bekrefte at den er sikkert plassert og låst.
③ Trykk på utløserpinnen på stativet for å fjerne R7X. Hold enheten mens du frigjør for å forhindre at den faller og blir skadet.

Quick-Release Lås & Sikkerhetsindikator

Låseplassering

Utløserlåsen er på øvre høyre side av festet.
Sikkerhetsindikatorvinduet er på øvre venstre side.

Trykk for å frigjøre

Trykk på låsen til indikatoren blir rød, og fjern deretter R7X fra festet.

Sjekk før kjøring

Sett R7X inn i festet og trykk det godt til til indikatorvinduet blir helt grønt.

HALV RØD/GRØNN, det er ikke sikkert.

Vinduet snur FULL GRØNN for å sikre at det er låst trygt.

Tyverisikring lås

Følg disse trinnene for å deaktivere hurtigutløserfunksjonen slik at R7X ikke kan fjernes uten verktøy.

① Fjern deksel

Bruk den medfølgende skrutrekkeren for å fjerne de to skruene og dekselsplaten som er plassert ved siden av hurtigløsningslåsen.

② Aktiver lås: Skyv den interne bryteren til motsatt posisjon. Dette deaktiverer låsemekanismen slik at den ikke kan trykkes inn.


③ Monter sammen: Installer dekselet på nytt og stram skruene godt.

Trinn-for-trinn installasjonsvideoer

Velg installasjonsmetoden som passer best for sykkelen din – vi har videotutorials for både standardbraketten og den valgfri kryssbalkfeste.
Alt image

Standard montering av brakett

Alt image

Montering av tverrbjelke（Valgfritt）

Enhetsaktivering

Når R7X er installert, drives den direkte av den medfølgende hurtigfestet. Den slås på automatisk når du starter motorsykkelen, og slås av når tenningen slås av—ingen knapper nødvendig.

Tips: Hvis aktivering mislykkes, prøv å koble til telefonens hotspot eller et annet Wi-Fi-nettverk.

① Gå inn i aktiveringsgrensesnittet

Når enheten starter, gå til aktiveringssiden og trykk på Koble til for å begynne.

② Bekreft for å aktivere

Systemet vil vise en melding som spør om du vil aktivere nå. Velg Ja for å fortsette.

③ Aktivering pågår

Enheten fullfører automatisk aktiveringsprosessen. Dette kan ta litt tid.

④ Aktivering fullført

En bekreftelses-popup vil vises når enheten er aktivert.

Brukergrensesnittoversikt

Hjemmesidegrensesnittguide

① Høyde & Solnedgang
Viser din nåværende høyde og dagens solnedgangstid. Trykk for å bytte.


② Turavstand & Retning
Viser din turavstand og jordretning (retning for reise). Trykk for å bytte.


③ Hastighet
Viser sanntidshastigheten under kjøring.


④ Frontdekktrykk
Overvåker lufttrykket i frontdekket i sanntid.


⑤ Bakdekktrykk
Overvåker lufttrykket i bakdekket for å sikre trygg kjøring.

⑥ Skjermprojeksjon
Gå inn i skjermprojeksjonsmodus for å vise navigasjon og apper fra telefonen din.



⑦ Dashbordvisning
Bytt til dashbordvisning for å fremheve viktige kjøredetaljer, inkludert hastighet, batterispenning, dekktrykk, kjøretid og turavstand.

⑧ Innstillinger
Åpne Innstillinger for å justere systemvalg, funksjoner og preferanser.

⑨ Tid
Viser gjeldende systemtid.

⑪ GPS / Wi-Fi / Bluetooth-status
Indikerer status for GPS-signal og Bluetooth-tilkobling.
Title

Trådløs Speiling

R7X støtter flere trådløse speilingsprotokoller, slik at du kan projisere navigasjon, musikk og samtaler direkte på dashbordet. Avhengig av region og systeminnstillinger vil ulike speilingsalternativer være tilgjengelige.

Hvilke apper fungerer med CarPlay og Android Auto på RiderNav?

CarPlay

Koble iPhone-en din til via Bluetooth for å aktivere Apple CarPlay, slik at du får sømløs tilgang til navigasjon, samtaler, musikk og meldinger direkte på skjermen.

Android Auto

Koble Android-enheten din til systemet via Bluetooth for å aktivere Android Auto. Nyt stemmestyrt navigasjon, medieavspilling og kommunikasjonsfunksjoner på en trygg måte mens du kjører.

HiCar

Aktiver Huawei HiCar ved å koble til Huawei-telefonen din via Bluetooth. Når enheten er oppdaget, skriv inn paringskoden for første gangs verifisering.

CarLink

Aktiver CarLink ved å pare smarttelefonen din via Bluetooth. Skriv inn matchende kode for å opprette en stabil og sikker tilkobling.
Title

Dashboard-grensesnittguide

① Batterispenning
Viser den nåværende batterispenningen


② Hastighet
Viser nåværende hastighet i km/t eller mph.


③ Frontdekktrykk
Overvåker trykket i frontdekket.


④ Bakdekktrykk
Overvåker trykket i bakdekket.

⑤ Høyde
Viser nåværende kjørehøyde.


⑥ Odometer
Viser den akkumulerte kjørelengden.



⑦ Kjøretid
Total tid for den nåværende kjøresesjonen.


⑧ Tripptur
Tilbakelagt distanse på denne turen.

Systeminnstillinger

Få tilgang til og tilpass kjerneinnstillingene på R7X-skjermen for å optimalisere kjøreopplevelsen din.

Lysstyrke på skjermen
Juster skjermens lysstyrke og aktiver automatisk lysstyrke.



Lagring
Sjekk tilgjengelig plass på SD-kortet og formatter det ved behov.



Funksjoner
Få tilgang til viktige funksjoner som tid, TPMS, Bluetooth-headset, GPS og kontroll av actionkamera.


Oppdater
Oppgrader til den nyeste systemversjonen for bedre ytelse (krav om SD-kort).

Språk
Velg og angi ditt foretrukne systemspråk.



Tilbakestill
Gjenopprett fabrikkinnstillinger og slett alle tilpassede konfigurasjoner.



Om
Vis enhetsserienummer, programvareversjon og Bluetooth-informasjon.


Mer
Få tilgang til flere alternativer, inkludert kjørelengde (km/mil) og temperatur (°C/°F) enheter.
Title

Egenskaper

R7X-funksjonsgrensesnittet gir deg full kontroll over kjøretøyets viktige systemer, og sikrer sikkerhet, komfort og tilkobling mile etter mile.

Tid
Still inn tidsformat, velg tidssone og synkroniser tiden via GPS for nøyaktig presisjon.


TPMS
Overvåker front- og bakdekktrykk i sanntid, med varsler for unormale verdier for å sikre sikkerheten. Kompatibel med BMWs originale dekktrykkssensorer.


Bluetooth-hodesett
Kobler til Bluetooth-hodesett for navigasjonsstemmevarsler, musikkavspilling og telefonsamtaler, noe som gjør kjøringen smartere og mer praktisk.


GPS
Viser sanntidssatellittsignalstyrke.


Kontroll av actionkamera
Kontroller actionkameraet direkte via systemet for enkel videoinnspilling under kjøring.
(Krever siste firmwareoppdatering)



Skift kanal

For å fikse tilkoblingsfeil eller hyppige avbrudd, velg manuelt en annen Wi-Fi-kanal fra listen. Ytelsen avhenger av lokal interferens. (Krever siste firmwareoppdatering)



DFS-kanalbytte (Japan-modell kun)
R7X er TELEC-sertifisert for bruk i Japan. Denne innstillingen lar deg veksle mellom 2,4 GHz, 5 GHz (W52) og W56-frekvensbånd. （5 GHz-båndet anbefales for best ytelse. Når du bruker i Japan, vennligst følg lokale forskrifter ved å velge riktig W52- eller W56-bånd.）

Systemoppdatering

For å sikre stabil ytelse og tilgang til de nyeste funksjonene, støtter R7X firmwareoppdateringer.

Utgivelsesnotater

① Sjekk for oppdateringer

Gå til Innstillinger > Systemoppdatering, og trykk på Søk etter oppdateringer. Systemet vil automatisk oppdage om en ny versjon er tilgjengelig.

② Last ned og installer

Hvis en ny versjon blir funnet, trykk på Oppdater nå for å starte nedlastingen. Etter nedlasting vil R7M automatisk installere og starte på nytt. Sørg for at enheten har tilstrekkelig strøm under oppdateringen.

③ Oppdatering fullført

Når installasjonen er fullført, vil systemet bekrefte at oppdateringen var vellykket. Hvis enheten viser at den allerede er oppdatert, er ingen ytterligere handling nødvendig.

R7X inkluderer ikke et SD-kort. Vi anbefaler å kjøpe et 32 GB SD-kort for OTA (Over-The-Air) firmwareoppdateringer.

Spesifikasjoner

Dimensjoner: 185,7 × 102 × 36 mm

Skjerm: 7-tommers, 1280 × 720 IPS

Vekt: 382 g

Vanntetthetsgrad: IP69K

Driftsspenning: 12–18V DC

Driftstemperatur: -20°C til 60°C

RAM: 2 Gbit

WLAN: 2,4G / 5G

Bluetooth: 5.0

GPS-modul: innebygd GPS-mottaker
Lagring: Sidemontert SD-kortspor (kort ikke inkludert, 32 GB anbefalt for OTA-oppdateringer)

RiderNav-skjerm og tilbehør

R7M 7-tommers Skjerm: Bygget for BMW. Laget for Kontroll.
22% avslag

R7M 7-tommers Skjerm: Bygget for BMW. Laget for Kontroll.

$389.99 USD
$499.00 USD

Se mer
R7X 7-tommers skjerm: Bygget for å passe. Laget for å kjøre.
21% avslag

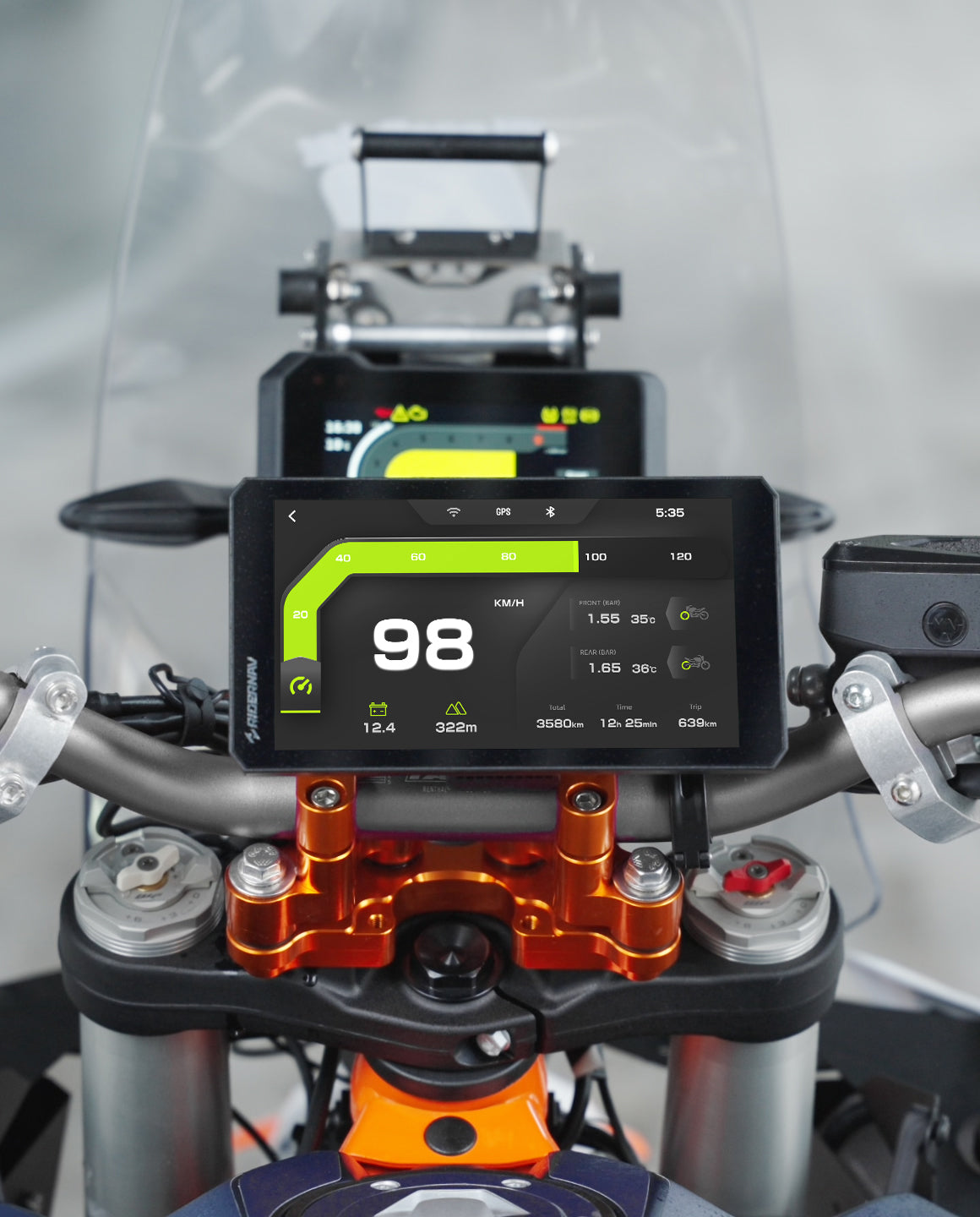

R7X 7-tommers skjerm: Bygget for å passe. Laget for å kjøre.

$438.99 USD
$559.00 USD

Se mer
7-tommers herdet glass-skjermbeskytter - Premieum displaybeskyttelse
0% avslag

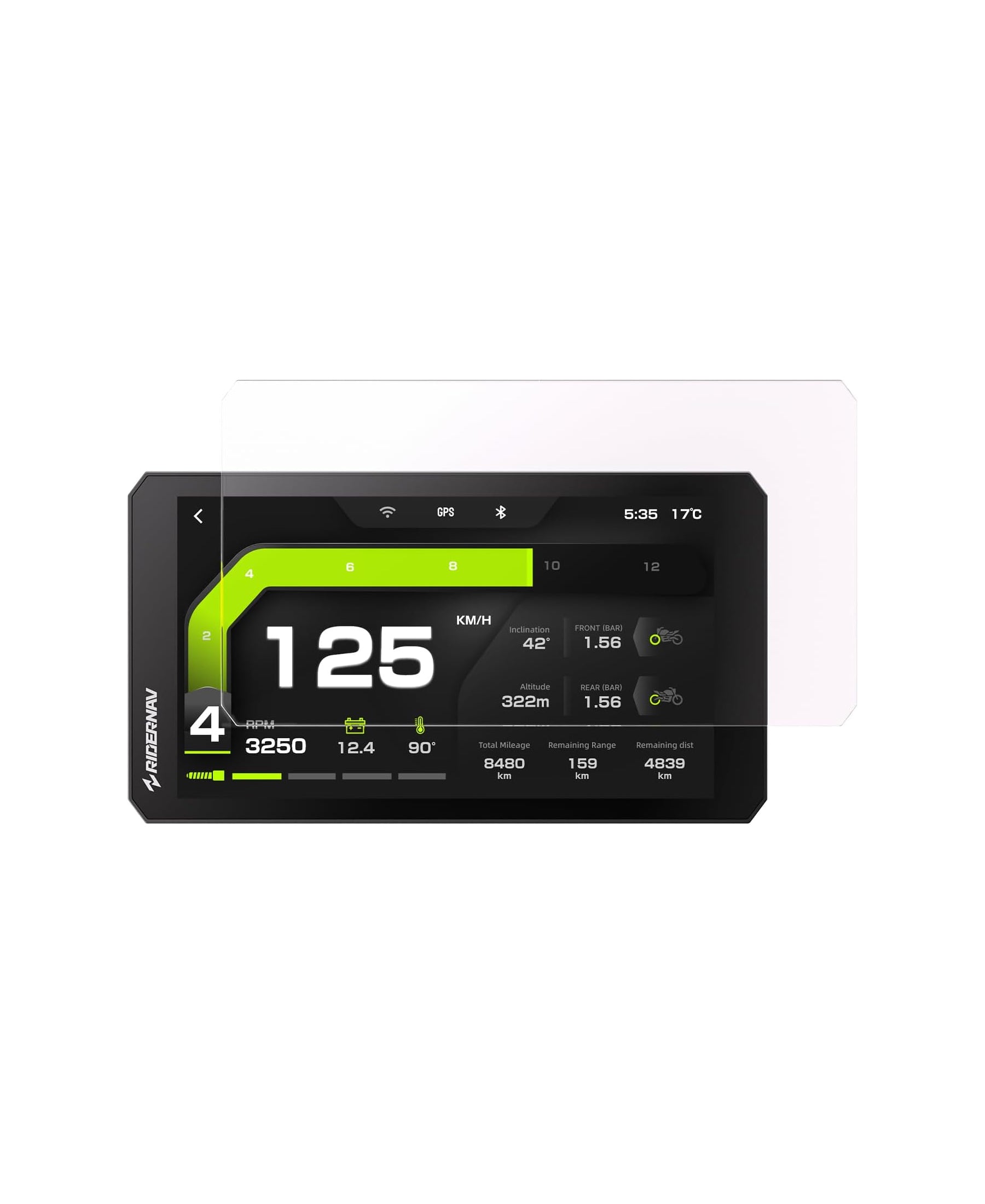

7-tommers herdet glass-skjermbeskytter - Premieum displaybeskyttelse

$23.99 USD

Se mer
Anti-reflekssolskjerm – maksimal synlighet under alle forhold
0% avslag

Anti-reflekssolskjerm – maksimal synlighet under alle forhold

$28.99 USD

Se mer
RiderNav R7X/R7M Bæreetui – Premium beskyttelse for skjermen din
0% avslag

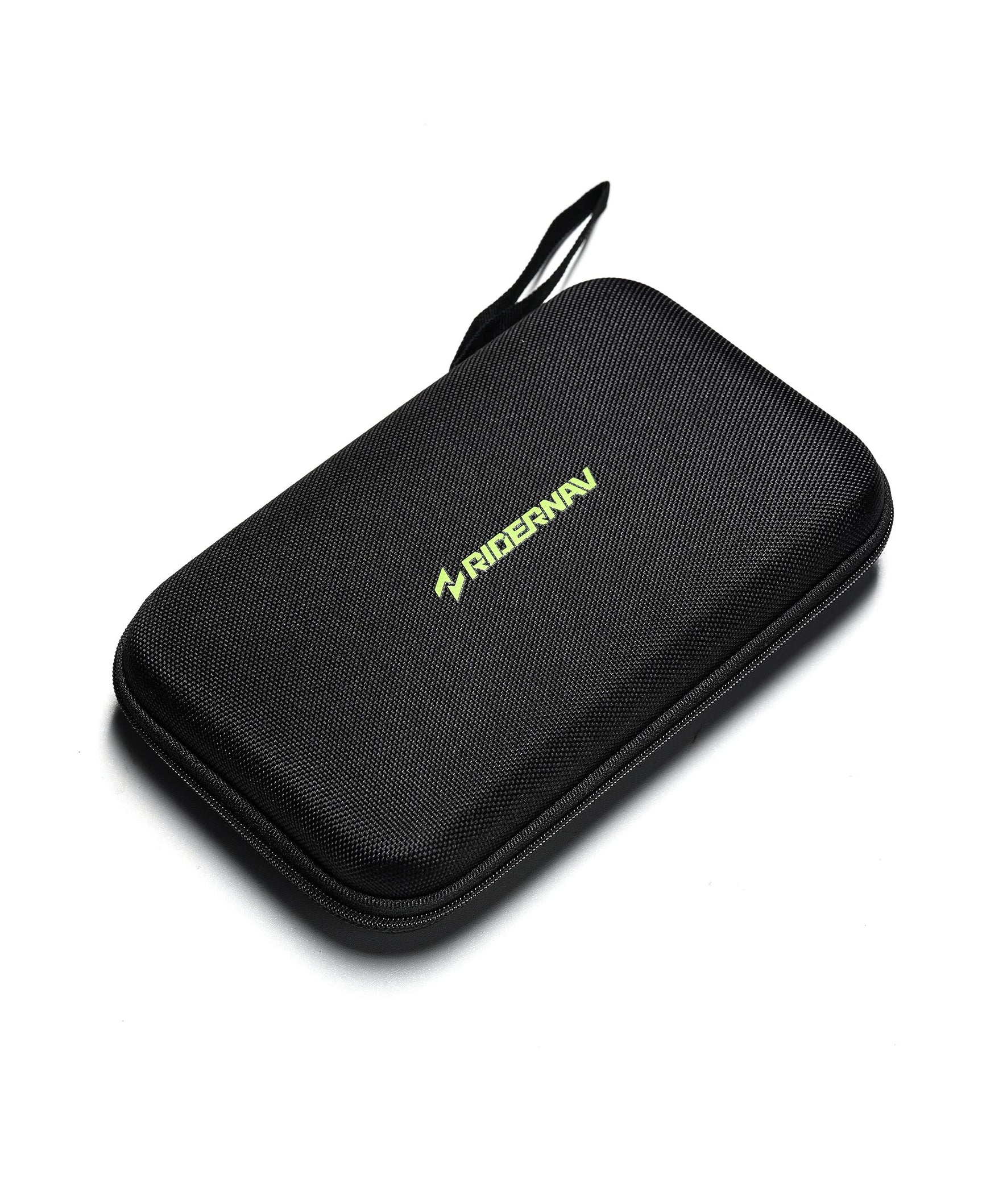

RiderNav R7X/R7M Bæreetui – Premium beskyttelse for skjermen din

$29.99 USD

Se mer
RiderNav R7X tverrstangfeste, base Φ12–Φ16mm
0% avslag

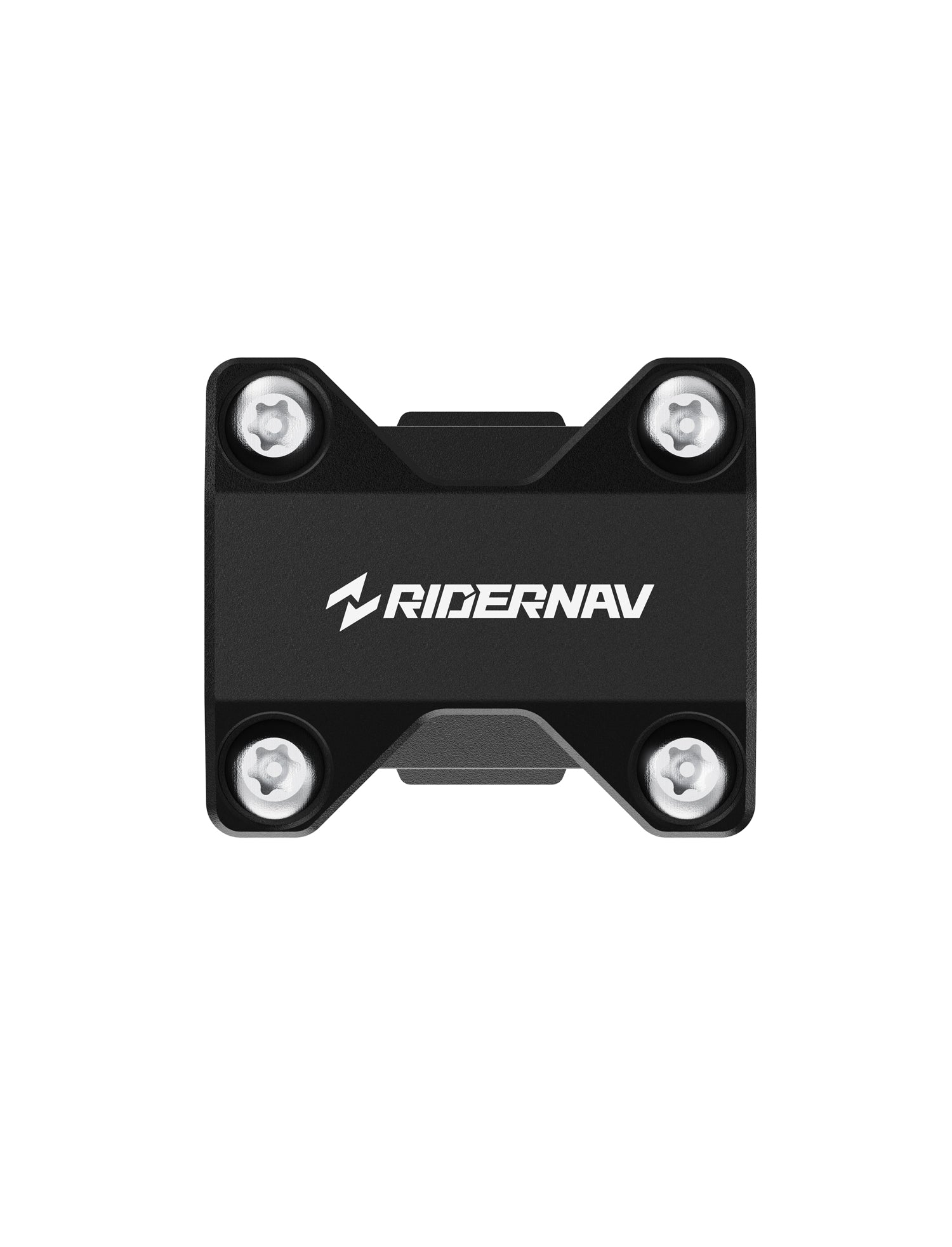

RiderNav R7X tverrstangfeste, base Φ12–Φ16mm
